Beton küp ve silindir numunelerini, beton blokları, doğal taşları, kayaları, seramik malzemeleri vb. aşındırmak, taşlamak ve cilalamak için tasarlanmıştır.
EN 12390-2, ASTM D4543, UNI 6132 standartlarına uygundur.
Numuneler, bir seferde öğütmeye izin veren uygun kilitleme düzeneği ile aşındırma tablaya kolayca sabitlenir:
- 3 adet küp numune 100 mm kenarlı, veya
- 3 adet küp numuneler 150 mm kenarlı, veya
- 2 adet küp numune 200 mm kenarlı, veya
- 2 adet silindir numunesi Ø 100x200, 110x220, 150x300, 160x320 mm veya
- 1 adet blok, maks. boyutlar 390x250 mm
Aşındırıcı kafanın radyal hareketi, her iki yönde tam otomatik yer değiştirme sağlayan strok sistemi ile donatılmıştır.
Kolon, aşındırıcı toza karşı tamamen korunmuştur.
Aşındırıcı kafanın dikey olarak indirilmesi, 0,05 mm'lik derecelere sahip üst çark çevrilerek hassas ayarlamalarla elde edilir.
Birden fazla numune aynı anda taşlanabilir.
Aşındırıcı kafa her iki yönde otomatik hareket eder ve hareket limit anahtarları ile kontrol edilir.
Sağlam plakadan yapılmış makine, kontrol paneli, soğutucu/boşaltma tankı (su ve emülsifiye edici yağ ile), motor pompası, aşındırıcı elmas disk seti, çıkarıldığında makineyi otomatik olarak durduran güvenlik talaşı koruması ile birlikte verilir.
Standart paket, ayrıca sipariş edilmesi gereken kilitleme düzeneği ve elmas disk (8 adet) içermez.
Teknik Özellikler
Tabla boyutları: 775x280 mm (kullanışlı: 750x235 mm)
Taşlama taşı Ø: 330 mm
Dikey açıklık genişliği: min. 175 mm (95 mm ara mesafe parçası) maks. 380 mm
Taşlama yükseklik aralığı: 95...380 mm
Taşlama kafası vuruşu: 215 mm
Taşlama çarkı hızı: 1400 rpm.
Güç kaynağı: 400V 3 faz 50Hz 2700W
Boyutlar: 1220x1080x1730 mm
Ağırlık: 410 kg yakl.
Gerekli Aksesuarlar

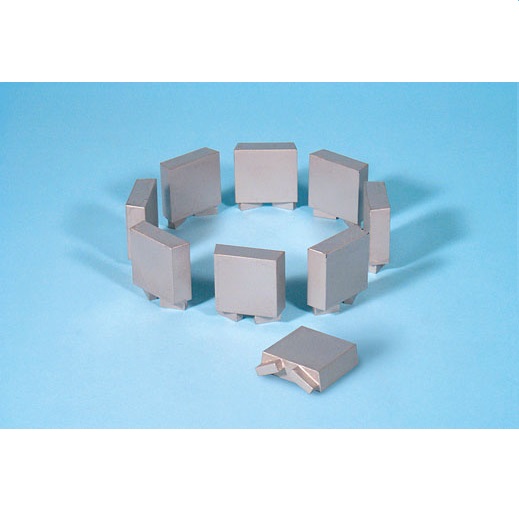

C300-02 Elmas Aşındırıcı Disk (8 adet gereklidir) uzun ömürlü olmaları ve iyi öğütme etkisi nedeniyle özellikle tavsiye edilir.
C300-06N 100, 150, küp numuneleri için Kilitleme Düzeneği
200 mm, 85 mm yüksekliğinde mesafe parçası ile birlikte.
Alternatif Olarak

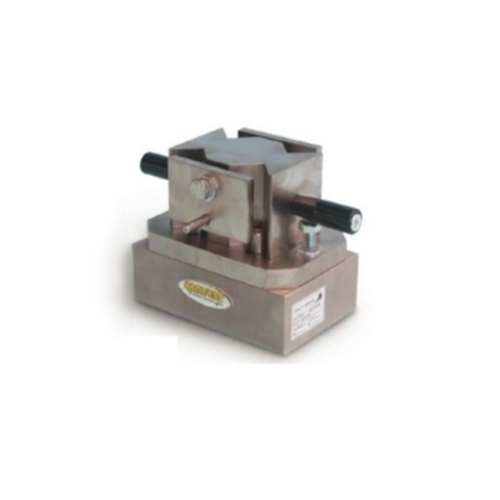

C299-10 150 ve 200 mm küpler; Ø100 ila 160 mm silindirler için Hızlı Kilitleme Düzeneği
Her cihaz sadece bir numune kabul eder.
Bir seferde aşağıdaki numuneleri öğütmek mümkündür:
1 adet 200 mm küp ;
2 adet 150 mm küp ;
2 adet silindir.
C300-03 Ø 100, 110, 150, 160 mm'lik silindir numuneleri için kilitleme düzeneği. Yalnızca C300-06N kilitleme düzeneği ile birlikte kullanılabilirler.
C300-03SP Ø 50 ila 100 mm, minimum yükseklik 95 mm olan silindir numuneleri için kilitleme düzeneği. Yalnızca C300-06Nkilitleme düzeneği ile birlikte kullanılabilirler.
C300-05N Kenar 50 mm ila 70 mm küp numuneler için kilitleme düzeneği. Yalnızca C300-06N kilitleme düzeneği ile birlikte kullanılmalıdırlar.
C300-07N Farklı boyutlardaki blokları (maks. 390x250 mm boyutlarında) öğütmek için kilitleme düzeneği.
C300-08 Karot Yüzeyi Hazırlama Cihazı
Paralel ve düz karot yüzleri veya kaya numuneleri hazırlamak için kullanılır. Cihaz, Ø 20 ila 55 mm arasında 4 adet karot numunesini kabul eder ve çoğu taşlama makinesine monte edilebilir.
Ağırlık: yaklaşık 7 kg

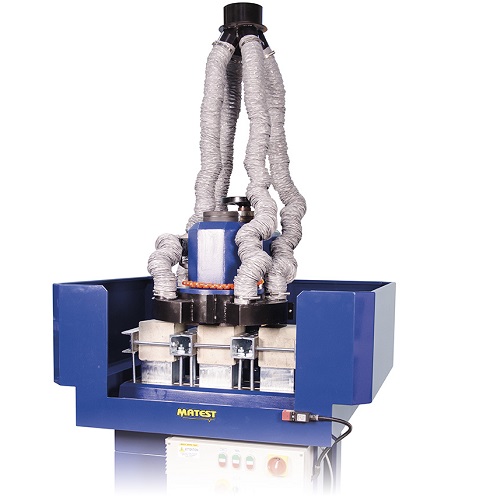

C300-09N Toz Toplama Cihazı
Kurutma öğütme işlemi sırasında üretilen tozu toplamak için kullanılır.
Cihaz bir aspiratöre bağlı olmalıdır (dahil değildir).
Dört toplama borusunun maks. 3 metre uzatması bulunur. (istek üzerine farklı uzatma boyları sipariş edilebilir).
Cihazın bağlantı çapı: 160 mm
Ağırlık: 15 kg yakl.
