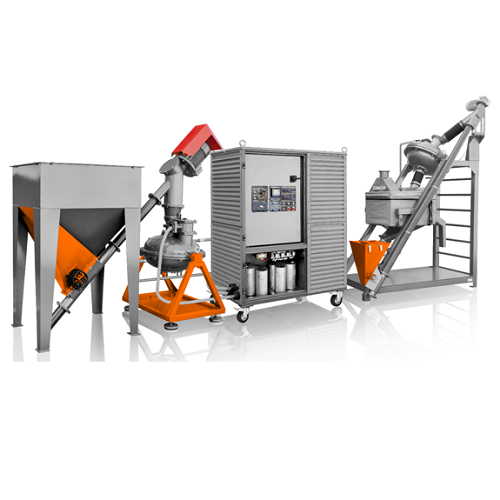

Vortex Elektromanyetik Değirmen, çimento yapısını bozmadan öğütme ve granüle etmek için kullanılır.
Çimento, betonun en pahalı bileşenidir; bu malzeme betonun kalitesinde ve beton yapıların dayanıklılığında belirleyici faktördür. Ancak çoğu durumda çimentonun bağlayıcı özelliklerinden tam olarak yararlanılamayarak ek masraflara neden olmakta ve yapı malzemesi kalitesini düşürmektedir. Bu iki faktörden kaynaklanmaktadır:
- ayrı çimento parçacıkları (70 μm ve daha büyük) çimentonun hidratasyonuna tamamen dahil değildir. Ortalama olarak, hidratlanmamış çimento miktarı %20-25'e ulaşır;
- çimento, havadaki nemin emilmesi nedeniyle (yapışkan çimento ile sonuçlanan) depolamada bir ay boyunca etkinliğinin %15'ine kadarını kaybedebilir.
Öğütmenin inceliğini artırarak, granülometrik boyut bileşimini optimize ederek ve toz parçacıklarının şeklini değiştirerek verimliliği artırmak ve gerekli bağlayıcı malzeme miktarını azaltmak mümkündür. Malzemenin orijinal kalite derecesini geri yükleyebilen yapışkan çimento için aktivasyon gereklidir. Öğütülmüş ve aktifleştirilmiş çimento, hızlandırılmış hidratasyon ve artırılmış mukavemet geliştirme özelliklerine sahiptir.
Çimento verimliliğini artırmanın en verimli yöntemlerinden biri, elektromanyetik alan; özellikle de ferromanyetik parçacık vortex katmanı cihaz uygulamasıdır.
Vortex Elektromanyetik Değirmen, elektromanyetik alanın enerjisini diğer enerji biçimlerine dönüştürme prensibi ile çalışır. Cihaz, dönen elektromanyetik alan indüktörünün içine yerleştirilmiş 90-136 mm çapında bir kabine sahiptir. (boru hattı) Çalışma alanında, çalışma alanının hacmine bağlı olarak, 0,5 – 5 mm çapında ve 5 – 60 mm uzunluğunda, birkaç düzineden birkaç yüze (0,05 – 5 kg) kadar ferromanyetik silindirik elemanlar bulunur.
Kabin, içindeki süreçlerin gereksinimlerine bağlı olarak çeşitli şekillerde tasarlanabilir.
Sıvı fazlı işlemler için, süzgeçler kovanın yan taraflarına veya sadece çıkış ucuna monte edilir. Elyaflı malzemeler işleniyorsa labirent tipi treylerler kurulur. Bu cihazlar ferromanyetik parçacıkları çalışma alanında tutar.
Vortex katmanlı elektromanyetik ünitelerin ana bileşenleri şunlardır: üç fazlı 380/220V, 50Hz güç kaynağına bağlı soğutma sistemli döner elektromanyetik alan indüktörü ve ferromanyetik elemanlarla çalışma kabini.
Kabindeki enerji tüketimi sadece tasarımı, malzemesi ve duvarlarının kalınlığı ile tanımlanır ve manyetik alan kuvvetine bağlı değildir. Enerji tüketimini azaltmak için kabin manyetik olmayan bir malzemeden (paslanmaz çelik) üretilmiştir.
| Maksimum işleme hızı, m3/saat |
– su su arıtma 12 |
| |
– süspansiyon üretimi 5 |
| Çalışma basıncı, MPa (kg/cm2), max |
0,25 (2,5) |
| Çalışma alanı çapı, mm |
90 |
| Çalışma bölgesinde manyetik indüksiyon, Т |
0,15 |
| Elektrik beslemesi |
AC şebekeden |
| Frekans, Hz |
50 |
| Voltaj, V |
380 |
| Çalışma alanındaki manyetik alanın dönüşü, rpm |
3000 |
| Güç tüketimi, kW |
4,5 |
| Boyutlar, mm |
1200×900×1610 |
| Ağırlık, kg |
520 |
