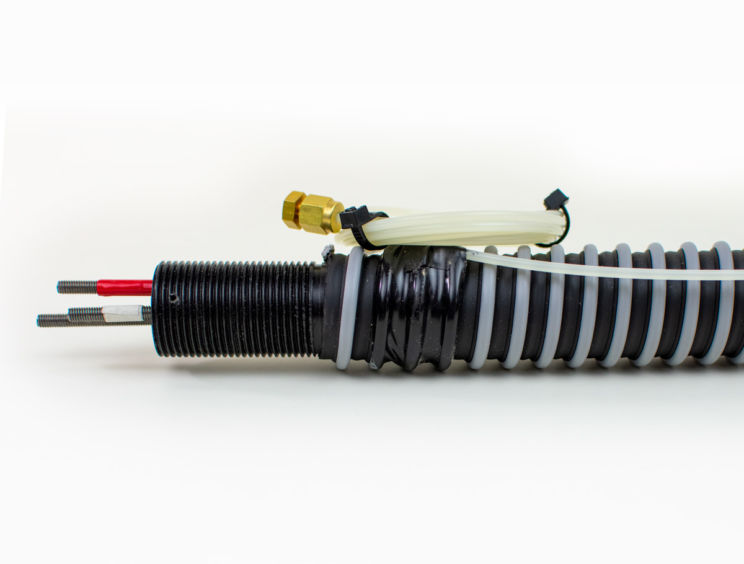

Çoklu Derinlik Deflektometre (MDD), bir test alanının çeşitli üstyapı katmanlarındaki yerinde elastik deformasyonu ve/veya kalıcı deformasyonları ölçmek için kullanılan üstyapı sensörleridir.
MDD sistemi, test bölümünde 50 veya 75 mm çaplı bir delikte bir dizi paralel çubuktur.

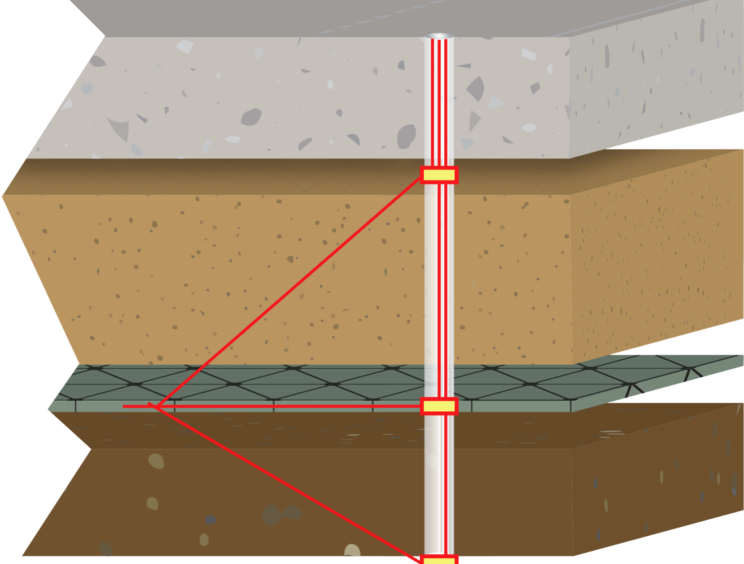

Paralel çubuklar, MDD boru duvarının içinde çeşitli derinliklerde sabitlenir.
Alt hidrolik ankrajdan başlayarak her bir çubuk, lineer potansiyometrelerin yol yüzeyine göre çubuk (derinlik ankraj) hareketlerini ölçtüğü referans başlığına ilerler.
Özellikler
| MODEL |
MDD-02-x |
MDD-03-x |
| Devre |
Oransal Potansiyometre |
| Uyarılma Voltajı |
2.5 ila 5 V |
| Çıkış |
volt/in |
| Lineerite |
<%1 FS |
| Tekrarlanabilirlik |
0.0005″ |
| Ölçüm Aralığı |
1″ (sıfırlanabilir) |
| Sıcaklık Aralığı |
-40° ila +176 °F (-40° ila +80 °C) |
