Standartlar: BS 1377:5, ASTM D2435, D3877, D4546, AASHTO T216, NF P94-090-1, NF P94-09
Modern ve verimli laboratuvarlar için ideal olan bu otomatik konsolidasyon sistemi, ödometrenin test ettiği her türlü manuel müdahaleyi ortadan kaldırmak veya mutlak hatayı minimuma indirmek için geliştirilmiştir.
Bu makine, yüklerin uygulanmasını kontrol etmek için yenilikçi bir teknolojiye sahiptir.
Yük uygulama sistemi sofistike bir PID elektromekanik sistemi ile sağlanır.
1 KHz'e kadar yüksek frekans kontrolü sayesinde yükü çok hassas bir şekilde kontrol edebilir. Bu sayede, düşük yüklerde yüksek hassasiyet, yüksek yüklerde yüksek hızda yükleme yapabilir.
Test, yükleme ve veri toplama sürelerini ayarlamanın mümkün olduğu özel bir test simgesi kullanılarak yapılandırılır; hem yükler hem de toplama süreleri serbestçe yapılandırılabilir. Geniş ekranı sayesinde, test verileri ve grafikleri görselleştirmesi kolaylaştırılmıştır.
Yükleme Çerçevesi Özellikleri:
- Standart yük hücresi :10kN (istek üzerine 25 kN'a kadar)
- Hassasiyet: Tam aralıkta %0,15
- Piston stroku: 25 mm'ye kadar
- Minimum hız: 0,00001 mm/dak
- Maksimum hız: 99.99999 mm/dak
- Kontrol frekansı: 1 kHz'e kadar
- Yatay açıklık: 175 mm
- Dikey açıklık: 185 mm (uzatma kolonları olmadan)
265 mm (uzatma kolonları ile)
- Maksimum konsolidasyon hücresi çapı: 112,8 mm
- Maksimum yük veya maksimum gerinim/deformasyona ulaşıldığında cihazı otomatik durduran güvenlik switchine sahiptir.
- Standartlara göre otomatik hesaplamalar, grafiklerin ve sonuçların eş zamanlı gösterimi.
- Veri toplama ve işleme sistemi için 8 kanal.
Yazılım:
- 8 kanallı, yük, deplasman, deformasyon, LVDT, sıcaklık (PT100, PT1000, NTC) ve gerinim ölçer (harici adaptörler kullanarak) transdüser bağlantısına uygun.
- Bağlı tüm transdüserlerin yarı otomatik konfigürasyonu ve kalibrasyonu.
- Dijital denetleyici (PC), Windows CE tabanlı sistemde çalışır ve denetleyiciyi kaldırmaya veya taşımaya gerek kalmadan USB üzerinden kolayca güncellenebilir.
- 1 Hz ve 20 Hz (5 seviye) arasında seçilebilir bir örnekleme oranı ile 2 kHz örnekleme frekansı.
- Sınırsız bellek depolama ile: 2 USB bağlantı noktası, 1 SD kart. PC üzerinden uzaktan kumanda için Ethernet portu.
Aksesuarlar:
S262-12N OedoLab bağlantı yazılımı
S336-11 Lineer deplasman transdüser
S268/S272-05 Konsolidasyon hücreleri
S262-12N OedoLab Bağlantı Yazılımı
Standartlar: ASTM D2435-80, XP P094-090-1, BS 1377:5
OedoLab bağlantı yazılımı, kullanıcıyı tüm konsolidasyon testi boyunca yönlendirmek için özel olarak tasarlanmış S262-05N OedoLab konsolidasyon raporlama yazılımının bir uzantısıdır.
Bu yazılım, otomatik veri toplamaya ve sonuçları belirli bir dosyaya kaydetmeye izin verir. Böylece elde edilen dosya daha sonra OedoLab konsolidasyon raporlama yazılımı ile oluşturulan bir projeye eklenebilmekte ve kullanıcılara sadece S262-05N'nin sunduğu özelliklerin aynısını değil, yenilerini de sunmaktadır.
OedoLab bağlantı yazılımı, bir veya daha fazla pnömatik konsolidasyon cihazına bağlanabilir, bu da test sırasında otomatik veri toplama ve kontrol sağlar.
Her bir ödometre, ağ bağlantısı üzerinden PC tarafından kontrol edilir.

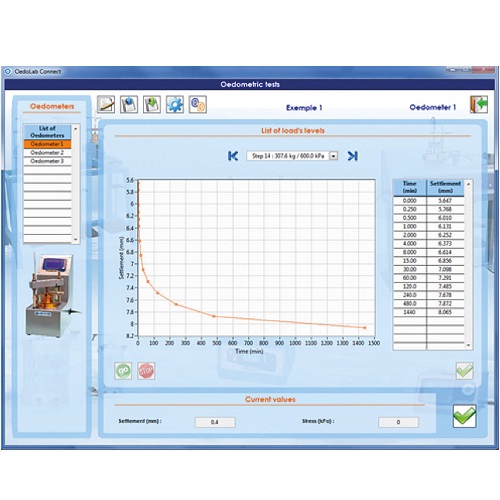

OedoLab bağlantı yazılımı, kullanıcıya basit ve esnek bir grafik arayüz sağlar. Özel bir pencere, kullanıcının çalışmak istediği ödometreyi seçmesine izin verir.
Bir konsolidasyon adımı tamamlandığında, yazılım otomatik olarak bir sonraki seviyeye geçer; dolayısıyla testi tamamlamak için gereken tüm kontrol ve alım işlemlerini yeniden gerçekleştirir.
Ayrıca, yazılıma dahil olan ve yükleme dizilerinin kontrolüne (minimum oturma hızı ve şişme eşiği) tahsis edilen test parametrelerini ayarlayarak, kullanıcı testi programlayabilir ve kullanıcıya zaman kazandırır.
PC özellikleri:
- İşletim sistemi: Windows XP veya daha üstü
Bağlantı kablosu ile birlikte verilir.
OedoLab bağlantı yazılımı, S262-12N, EDOTRONIC Pnömatik Tam Otomatik Konsolidasyon - Odometre Testi (KÖPRÜ VER ve ismi webe girdiğinle aynı olarak yaz) kontrol ayarları penceresinde yapılandırılan her ödometre için otomatik veri toplama ve kontrol sağlar.
Bu şekilde, bir Ethernet ağı kullanılarak aynı PC'ye 24 adede kadar ünite bağlanabilir, bu da modern jeoteknik laboratuvarlarına tekli veya çoklu üniteleri tercihe göre kontrol etmek için güçlü bir araç opsiyonudur.
Aksesuarlar:
S334-11 RS45 ağ bağlantı kablosu
S334-12 2 ila 7 Cyber-plus ünitesinden Ethernet ağına bağlanmak için switch
