Standartlar: BS 1377:7, BS 1377:8, ASTM D2850, D4767, D7181, NF P94-070, P94-074, CEN-ISO-TS 17892
TriaxLab Otomatik Üç Eksenli Test Sistemi, özellikle gelişmiş zemin testleri için tasarlanmıştır. Bu sistem, her türlü manuel müdahaleyi mutlak minimuma indirmek için eğitim laboratuvarlarından inşaat mühendisliği laboratuvarlarına kadar kullanılabilir.
CDAS'ın benzersiz performansına ve TestLab Yazılımının esnekliğine dayanan yeni TriaxLab Otomatik Üç Eksenli Test Sistemi, aşağıdaki parametreleri içeren toplam ve etkili üç eksenli testleri otomatik olarak gerçekleştirmek için optimize edilmiş sistemdir:
CD Konsolide Drenaj testi
CU Konsolide Drenajsız testi
UU Konsolide Olmayan Drenajsız test
Standart stres yolu
Opsiyonel K0 testleri
Opsiyonel Geçirgenlik testleri
Baştan sona 5 bağımsız üç eksenli testin otomatik olarak yürütülmesi.
Test türleri: toplam ve efektif gerilme, standart gerilme yolu, isteğe bağlı K0 ve isteğe bağlı geçirgenlik.
Servo geri besleme kontrollü hassas basınç (Pressurematic) sistemi.
Gerçek zamanlı grafik ve yapılandırılabilir gerçek zamanlı transdüserler.
TestLab Yazılımı aracılığıyla önceden programlanmış kullanıcı dostu “Yöntem dosyaları”.
Verimliliği ve maliyet etkinliğini artırmak için kompakt ve çok yönlü.
Hava kaynağı kullanmasına gerek yoktur.
TriaxLab otomatik üç eksenli test sistemi temel olarak 3 ana gruptan oluşur:
Aksesuarlı yük çerçevesi ve üç eksenli hücre
CDAS Kontrol ve Veri Toplama Sistemine dayalı kontrol sistemi ve PC tarafından kontrol edilen TestLab Yazılımı
Veri Toplama Sistemi aşağıdakileri içerir:
- Eksenel kuvvet için 1 yük hücresi
- Eksenel yer değiştirme için 1 deplasman transdüser
- Hücre basıncı ve karşı basınç için 2 basınç transdüser
- Boşluk basıncı için 1 basınç transdüser
- Basınç / hacim değişikliği için 2 adet Pressurematic
Özel müşteri gereksinimlerine uyacak şekilde, TriaxLab Otomatik Sistem temel konfigürasyonu, CDAS ve TestLab Yazılımı ile kapalı döngü entegre bir sistem altında kontrol edilen ve izlenen donanım elemanları eklenerek veya kaldırılarak değiştirilebilir. Önceden programlanmış “Yöntem dosyaları”, operatöre belirli bilgisayar programlamaya ihtiyaç duymadan bir dizi testi çalıştırma konusunda eşsiz bir fırsat sunar. Operatöre en üst düzeyde esneklik ve çok yönlülük sağlayan Yöntem dosyalarını özelleştirme olanağı da verilir.
Güçlü
Pavetest'in öncü Kontrol ve Veri Toplama Sistemi (CDAS) ve TestLab Yazılımı ile donatılmıştır.
Çok yönlü
Rutin testler, merkezi laboratuvarlar ve araştırma amaçları için tasarlanmıştır.
Verimli
Tam otomatik modda çalışarak manuel müdahaleyi mutlak minimuma indirir.
Kullanımı Kolay
Sistem önceden programlanmış Yöntem Dosyaları aracılığıyla çalışır.
Esnek
Basınçlı hava beslemesine ihtiyaç duymadan çoklu üç eksenli testler.
Dijital Üç Eksenli Yük Çerçevesi 50 kN
Maksimum yük kapasitesi: 50 kN
Sonsuz küçük test hızı: 0,00001'den 12 mm/dak'ya
Minimum dikey boşluk: 400 mm
Maksimum dikey boşluk: 1100 mm
Yatay boşluk: 380 mm
Plaka çapı: 177 mm
Güç Kaynağı: 230V 1ph 50/60Hz 600W

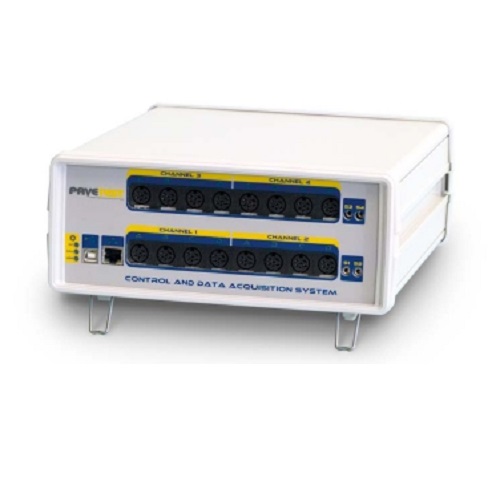

S303 CDAS ve TestLab Yazılımı
Pavetest'in kompakt Kontrol ve Veri Toplama Sistemi (CDAS), benzersiz performans, gerçek zamanlı kontrol ve toplamada nihai çok yönlülük sunar ve TriaxLab Otomatik Sistemi ve Döngüsel TriaxLab Otomatik Sistemi ile birleştiğinde topraklar için esnek ve kullanıcı dostu bir test çözümü sunar.
CDAS, tüm kanallarda aynı anda (64 kata kadar örnekleme kullanarak) saniyede 192.000 örneğe varan hızlarda düşük seviyeli örnekleme ile entegre edinim ve kontrol işlevlerinden mükemmel dalga biçimi doğruluğu sağlar.
S303 CDAS, TriaxLab Otomatik Üç Eksenli Test Sistemleri için optimize edilmiş bir çözüm sunar. CDAS, TriaxLab çerçevesi, Pressurematic sistemlerinin dinamik ve hassas servo kontrolünü sağlayan TestLab yazılımına yakın senkronizasyon ile çalışır.
Veri toplama ve kontrolü aşağıdaki parametreler için sağlanır:
Dikey yük ve deplasman
Sınırlayıcı ve geri basınç (solenoid valf aracılığıyla)
Hacim değişimi ve su basınçları
Lokal gerinim
TestLab yazılımı ile doğrudan iletişim kurarak otomatik test yürütme ve veri işleme sağlanır.
Kompakt yüksek güvenilirlikli veri toplama ve kontrol.
5 kHz'e kadar veri toplama ve geri besleme kontrolü, mükemmel dalga biçimi doğruluğu sağlar.
Normalleştirilmiş (±10V ) analog veri toplama girişleri, herhangi bir kanalda herhangi bir dönüştürücü kullanma esnekliği sağlar.
Gelecekteki gereksinimler için genişletilebilir yazılım ve test yöntemleri.
16 Kanal 20 bit çözünürlük
192 kHz'e kadar örnekleme hızı (tüm kanallar)
64 kata kadar örnekleme
Güç açıldığında otomatik olarak kalibrasyon
4. Kontrol Ekseni
İletişim USB veya Ethernet
Güç kaynağı: 90-264 V 50/60 Hz 1 ph 240 W
Boyutlar: 100(y) x 310(d) x 250(g) mm
Ağırlık: 2 kg yaklaşık
